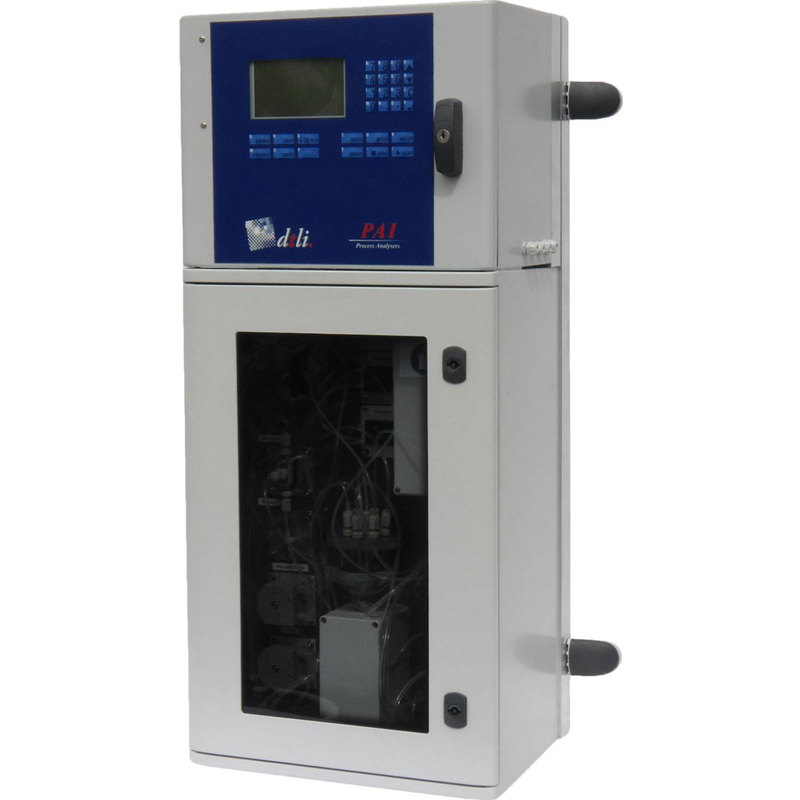

Sulfidanalysator SU200
Sulfidanalysator
Nachweis von Sulfid bzw. Schwefelwasserstoff
Der SU200 Ammonium-Analysator wurde für den kontinuierlichen Nachweis von Sulfid (S 2- ) bzw. Schwefelwasserstoff (H 2 S) in Wasser entwickelt.
Während die meisten Analysatoren ionenspezifische Elektroden oder die Färbung spezifischer Reagenzien verwenden, erfolgt die Detektion im SU200 in der Gasphase durch UV-Spektroskopie. Diese äußerst zuverlässige Methode ist sehr langzeitstabil, erfordert keine Reagenzien und dank der Messung in der Gasphase sind Einflüsse der Probenmatrix weitgehend ausgeschlossen. Der SU200 ist daher ideal für den kontinuierlichen Einsatz, auch in schwierigen Matrices, geeignet.
Messprinzip
Durch Zugabe einer kleinen Menge verd. Schwefelsäure zu einem definierten Probevolumen wird das Gleichgewicht zwischen S 2- und H 2 S zugunsten des Schwefelwasserstoffes (H 2 S) verschoben. Bei dem eingestellten pH-Wert von ca. 1 liegt praktisch der gesamte Sulfidgehalt in Form von neutralem Schwefelwasserstoff vor und kann durch einen Gasstrom aus der Probe ausgestrippt werden. Die eigentliche
Bestimmung erfolgt dann durch UV-Absorption in der Gasphase.
Das SU200 ist mit einem Diodenarray-Spektrometer ausgerüstet. Ein großer Teil des H 2 S-Spektrums wird für die Analyse herangezogen. Die Konzentrationsbestimmung erfolgt aus der Fourier-Transformierten des Spektrums (FFT).
Dank dieses einzigartigen Messprinzips stören weder Feststoffe, Trübungen oder Färbungen in der Probenmatrix. Alle mit der Probe in Kontakt kommenden Leitungen sind in einem großen Querschnitt ausgelegt, um Verstopfungen zu verhindern. Der SU200 kann daher bei vielen Anwendungen ohne Probenvorbereitung (Filtration)
betrieben werden. Bei stärker belasteten Abwässern reicht im Allgemeinen eine Grobfiltration mit einem rückspülbaren, optionalen Grobfilter. Die verwendete Xenon-UV-Lampe des SU200 hat dank einer speziellen Stromversorgung einen sehr geringen Energieverbrauch und eine sehr lange Standzeit (über 10 Jahre bei einem Messintervall von 15 Minuten). Um eine maximale Reproduzierbarkeit zu gewährleisten, wird für jede Messung eine Serie von Licht-Pulsen verwendet, deren Resultate gemittelt werden.
Um ein Höchstmaß an Zuverlässigkeit zu erreichen werden alle wichtigen Funktionen des Analysators überwacht. Bei Störungen wird ein Relais geschaltet, gleichzeitig erscheint auf der LCD-Anzeige eine Fehlermeldung mit den mögl. Ursachen.
Die große LCD-Anzeige gibt den aktuellen Messwert sowie als Ganglinie ein wählbares Intervall der vergangen Messungen wieder.
Datenspeicherung
Der SU200 verfügt über einen eingebauten Datenlogger mit einer Speicherkapazität von 10.000 Messungen. Alle Messdaten werden automatisch gespeichert, wenn der Analysator im „Auto-Modus“ betrieben wird. Bei Einzelmessungen hat der Anwender die Entscheidung, ob der Messwert gespeichert oder verworfen wird. Die gespeicherten Messwerte können mittels eines üblichen Terminal-Programmes ausgelesen werden. Die weitere Bearbeitung kann dann mit Hilfe eines Tabellenkalkulationsprogrammes erfolgen.
Technische Daten
- Messbereich: 0,1 – 200mg/l (ppm) S 2- , andere auf Anfrage
- Nachweisgrenze: < 0,1mg/l S 2-
- Reproduzierbarkeit: +/- 0,2mg/l bei 2mg/l, +/- 4mg/l bei 100mg/l
- Spannungsversg: 110-120 V/ 220-240V, 50/60 Hz; 30 VA; 12 V (eingeb.
- Batterie, optional)
- Ausgänge: 4-20 mA aktiv, max. 4
- Kommunikation: RS232 für PC, Modem oder MODBUS sowie Drucker
- Binäre Ausgänge: Grenzwert sowie Gerätestörung; NC oder NO
- Probenzulauf: Edelstahlverschraubung, 12mm (Zuführung über
- Ventil) oder Schlauchanschluss (Zuführung über Probenpumpe)
- Probenablauf: freier Auslauf, atmosphärisch offen
- Probendruck: 1 bar max. drucklos mit Probenpumpe
- Flussrate: max. 1 L/min, 0,5 L/min (soll), nur während der Probenahme
- Probentemperatur: 0 bis 25°C, nicht gefrierend
- Gehäuse: Stahl, pulverbeschichtet, IP55
- Gewicht: ca. 25kg
- Betriebstemperatur: >0°C – 45°C
